适合人群：

地勘单位、矿山企业、设计院所及大学院校地质、物化探和测量技术人员

你将会学到：

在学习3DMine基础操作的基础上，多面了解3DMine在地质、物化探和土石方计算方面的应用。

课程大纲：

1 基础操作

    1.1软件基本介绍及设置

        1.1.1 工具条

        1.1.2 文件窗口

    1)  类似windows资源管理器，可以浏览电脑里得文件，注重右键操作

    2)  层浏览器

    3)  类似CAD得图层功能，

    4)  图层管理下可建立无数得图层(子层)

    5)  不同图层(子层)文件得直接得转换，修改文件线型、颜色。

        1.1.3 信息栏

        1.1.4 属性框

    1)  显示/修改选中对象得属性信息

    2)  不同图层(子层)文件得直接得转换，修改文件线型、颜色。

    3)  全局宽度、线宽的应用。

        1.1.5 状态栏

        1.1.6 绘图窗口

        1.1.7 右键操作

    1.2 文件格式

        1.2.1 主要文件格式讲解

        1.2.2 数据交换

            1) 与CAD格式互转

             2) 与mapgis格式互转及设置系统库

            3) 利用3DMine实现mapgis与CAD的优秀转换

            4) 与arcgis和surfer互转

            5) 3DMine明码格式应用

     1.3 自定义界面

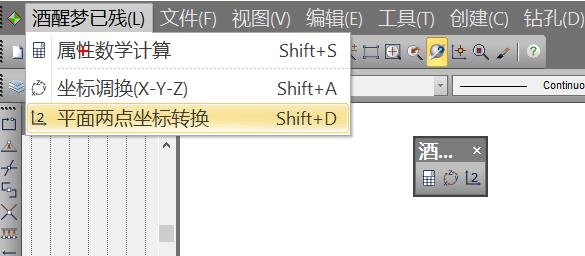

        1.3.1 自定义菜单

        1.3.2 自定义工具栏

        1.3.3 自定义快捷键

         1.3.4 自定义简写命令

        1.3.5 自定义弹出菜单

        1.3.6 定制专属色阶

1)  学习3DMine色阶文件格式

2)  自定义化探15色阶定制方法

    1.4 文件转换

        1.4.1 与Excel交互-点

1)  导出点坐标系及其属性信息到Excel

2)  根据点坐标信息生成点的两种方法

3)  Excel隔行插入空行的方法

        1.4.2 与Excel交互-线

    1)  导出线拐点信息的两种方法(两种方法有何优缺点)

    2)  根据坐标生成多条线的方法

        1.4.3 坐标(图形)转换

            1) 以西安80转国家2000坐标为例，讲解了利用软件计算七参数的方法

            2) 批量图形转换的两种方法

            3) 批量坐标转换的两种方法

2 表面模型

    2.1 地形表面模型

            本节课主要讲解了利用mapgis（Atuocad）文件生成地形表面模型的方法

1) mapgis系统库设置

                2) 高程属性数学计算

            3) 根据工区范裁剪地图

            4) 等值线赋高程(赋Z值)

            5) 提取等高线到单独的一个图层

            6) 利用等高线建立地形表面模型

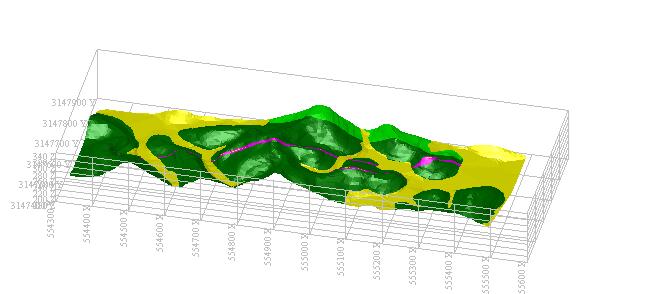

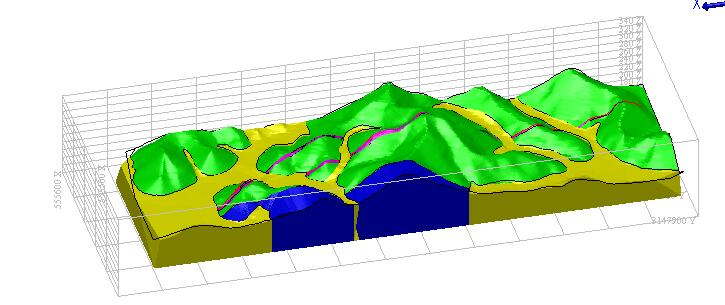

    2.2 地层表面模型

            本节课主要讲解利用mapgis地质区文件和地形表面模型生成地层表面模型的方法。

            按照地层名称分别制作表面模型

            主要知识点

            1) 根据地质区文件提取各地层地质界线

            2) 根据地质界线切割地形表面

            3) 生成地层表面模型

            4) 分离矿体表面

            5) 地质界线落于表面模型

            6) 修改线文件Z值

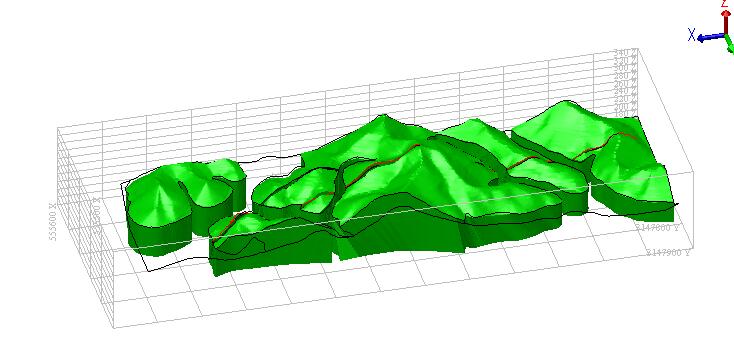

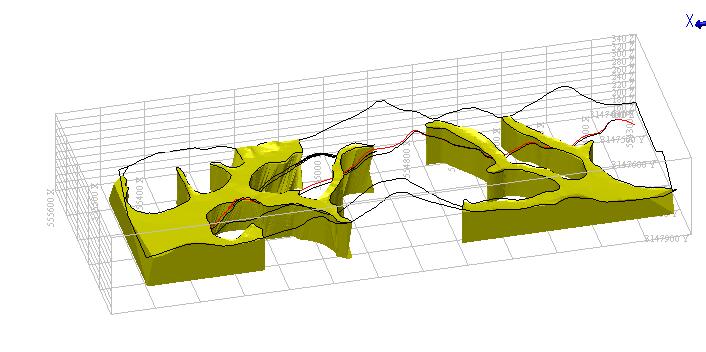

    2.3 地层实体

1)  本节课主要初步了解实体建模的流程。

2)  按照地层名称分别制作地层实体模型，地质界线、物化探信息与实体模型堆叠。

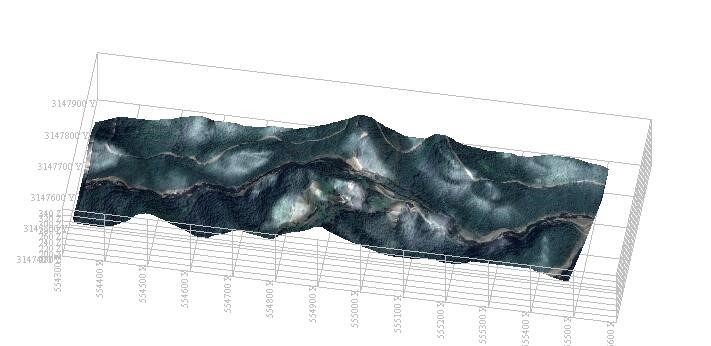

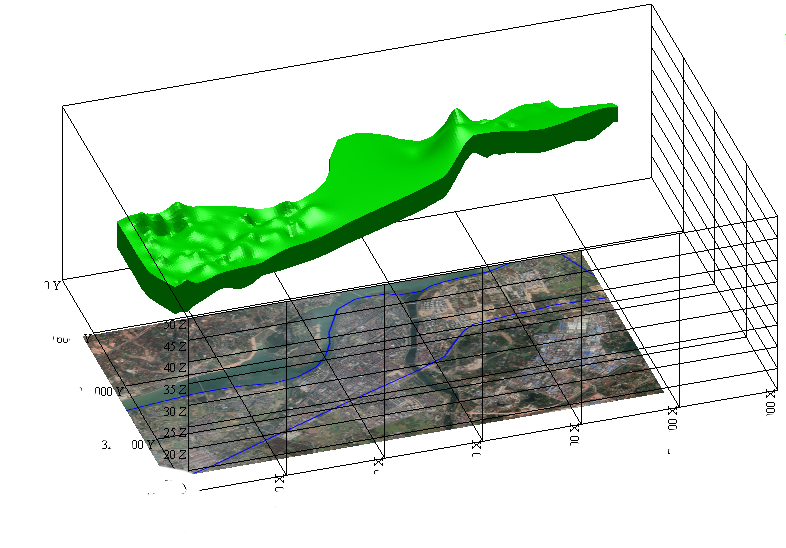

    2.4 影像贴图

1)  根据矿区范围下载影像

2)  影像贴图

3 剖面图建模

    3.1 数据前期处理

            本节课主要讲解对地质剖面图的前期处理。

    主要知识点：

            1) 剖面图比例转换为1:1000比例尺

            2) 剖面图Y坐标移动到实际的标高位置，推荐X起始坐标为0

            3) 与建模有关的信息统一归置到一个图层

            4) 地质界线分界处需要断线处理，使其能形成封闭

            5) 所有地质界线线型选择使用多段线，不建议使用曲线

            6)  抓大放小原则，对于更成矿无关的小透镜体可合并掉

    3.2 创建剖面

            本节课主要讲解利用根据勘查线端点坐标生成勘探线及创建剖面的方法。

            主要知识点：

1)  根据勘查线端点坐标生成勘探线

2)  创建剖面：了解面前面后距离的设置方法（勘探线间距的一半）

3)   创建中段：了解创建方法。

    3.3 剖面图坐标转换

            本节课主要讲解把二维地质剖面图转换到三维空间的方法

            主要知识点：

            a.  学习端点查询方法

            b. 学习坐标转换方法

            c. 学习线性标注内容格式

            d. 了解3Dmine中进入二维剖面状态得方法

     3.4 提取地质界线

            本节课主要讲解提取地质界线的方法及一些小技巧。

a)  曲线转折线（如果存在）

b)  同一地层界线用链接线功能链接成一条线（注意线方向）

c)  清楚冗余点

d)  按地层分别提取地质界线、注意线细节处理

         根据地质界线合并全区的地质界线

         主要知识点：

            a. 对线得处理

            b. 多边形计算

            c. 拾取与不拾取区别

            d. 根据颜色快速选择地质界线

            e. 根据勘探线端点坐标批量生成标注内容

            f. 样条曲线与多段线转换及判断方法

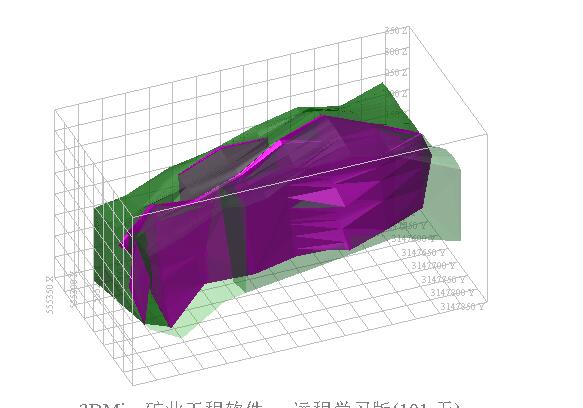

    3.5 实体建模

            主要知识点：

            a. 补充自动链接线，容差距离

            b. 分区线、控制线

            c. 界线外推

            d.  内插过渡线

4 钻孔数据建模

    4.1 新建钻孔数据库

    4.2 钻孔数据库管理

1)  添加字段

2)  数据导入的几种方式

    4.3 编辑钻孔数据库

            4.3.1 编辑数据库

1)  错误检查

2)  编辑单孔

3)  录入单孔

4)  删除钻孔

            4.3.2 导出指定范围数据库

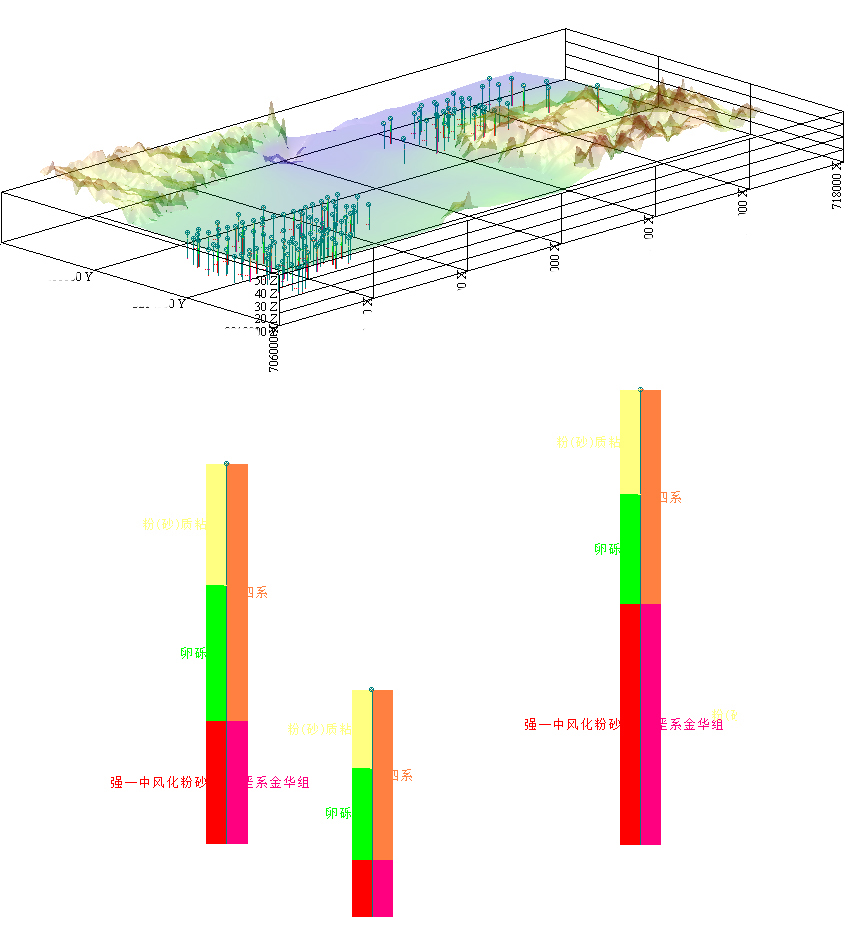

    4.4 个性化显示钻孔

1)  显示钻孔

2)  显示岩性

3)  显示地层

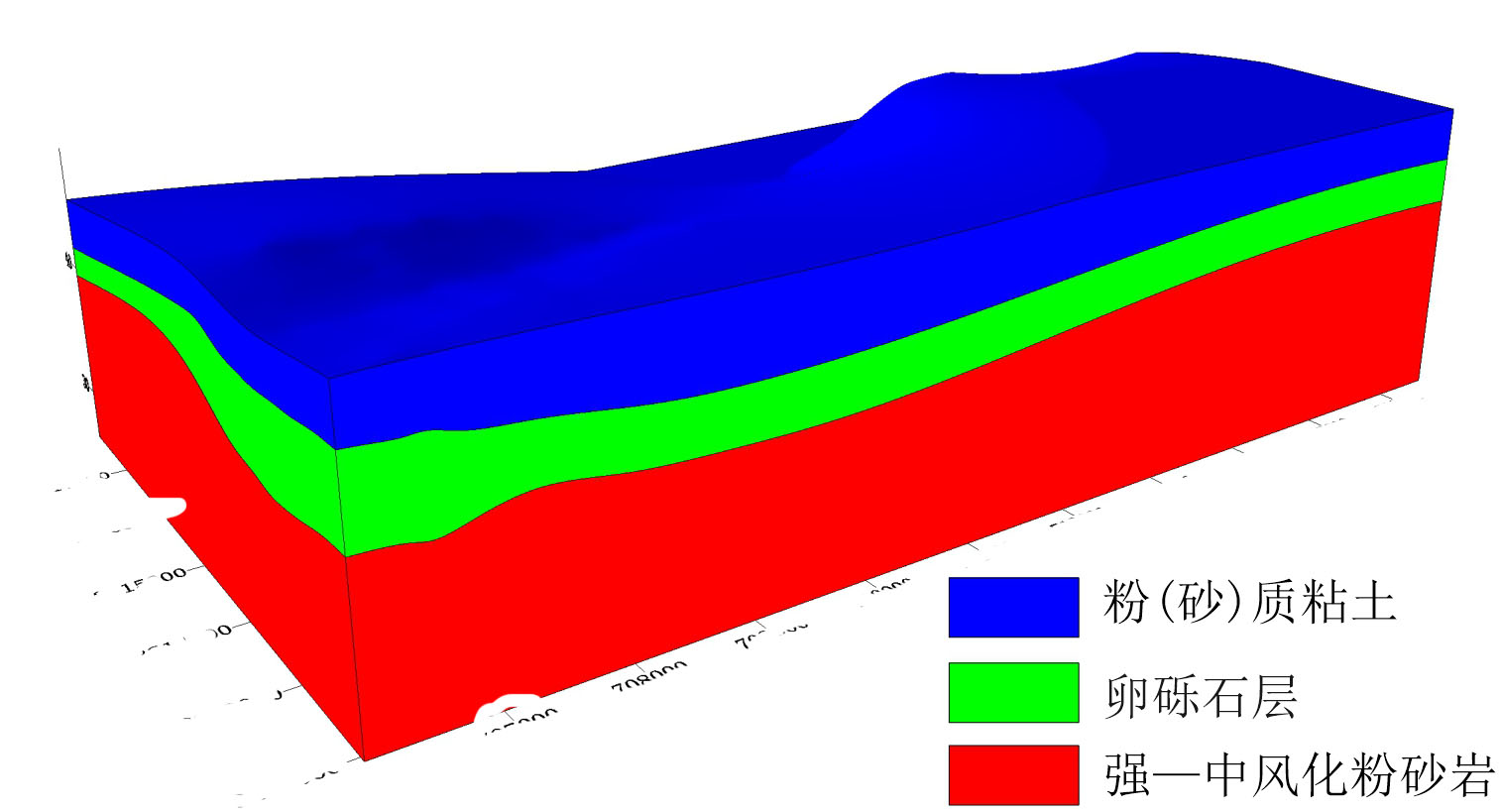

    4.5 实体建模及模型应用

a)  实体建模

b)  模型优化

c)  模型应用

5 物化探应用

    5.1 (物)化探平面应用

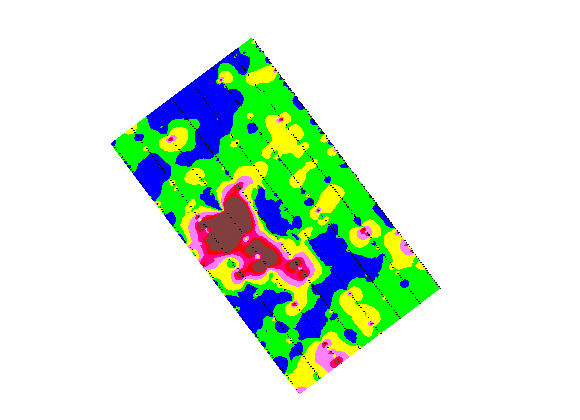

        5.1.1 表面模型等值线图

1)  根据坐标生成采样点位图

2)  根据DTM生成边界

3)  等值线图

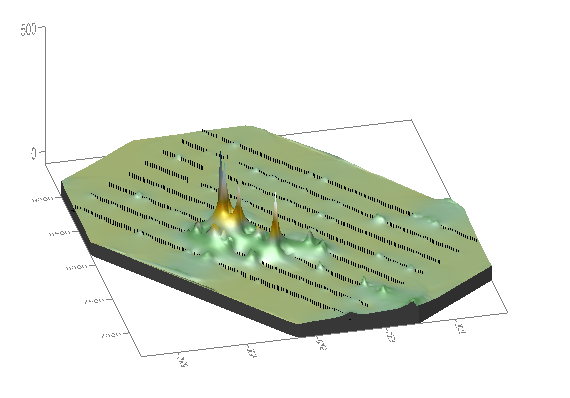

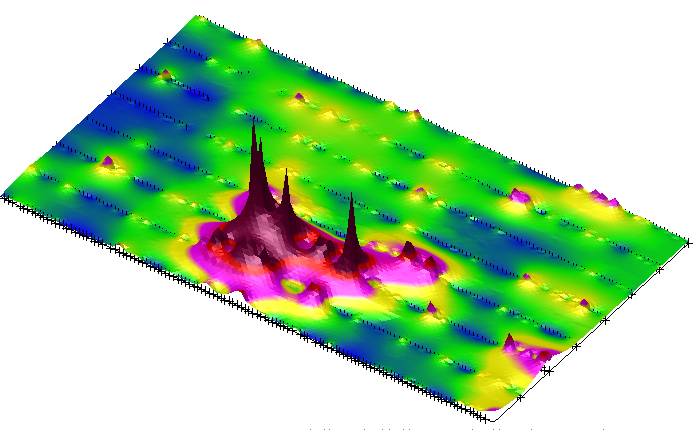

        5.1.2 三维(表)面模型

\

    5.2 物探（测深剖面）应用

        5.2.1 数据转换及生成等值线图、解译

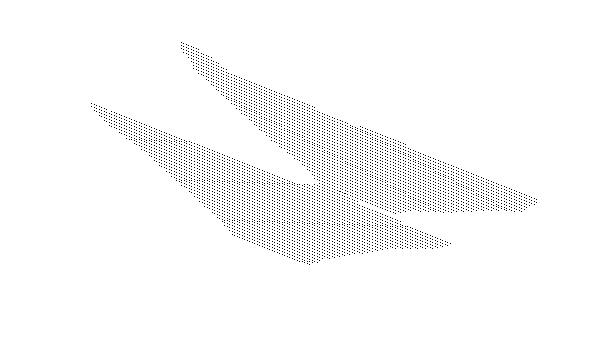

            根据高密度网格文件和BLN文件分别生成网格点和数据范围线

        5.2.2 剖面坐标转换

        5.2.3 导入外部解译结果

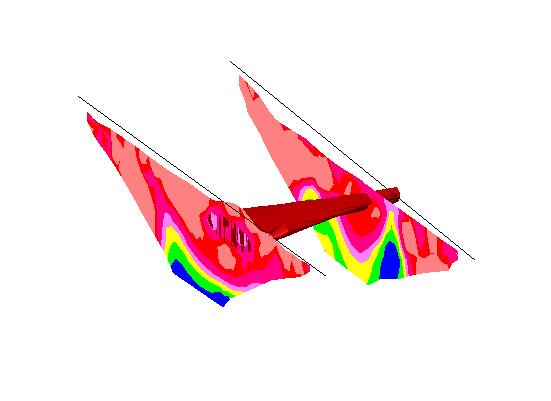

        5.2.4 建立实体模型

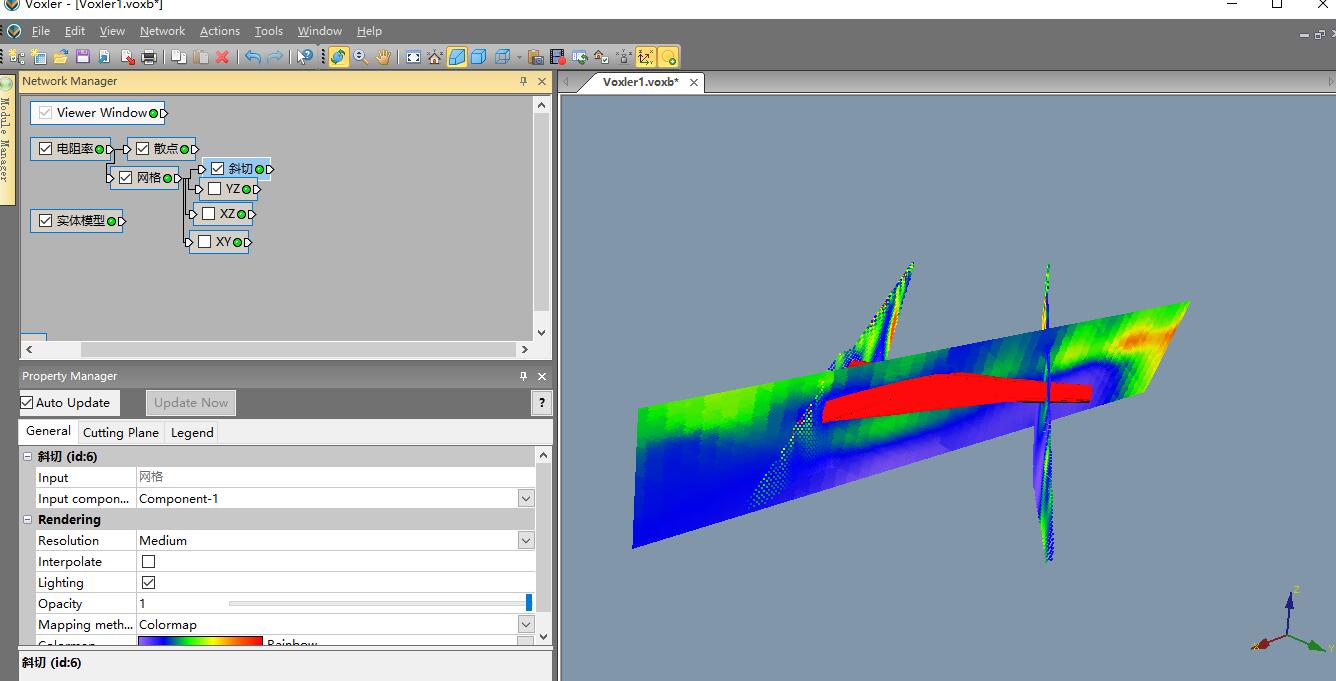

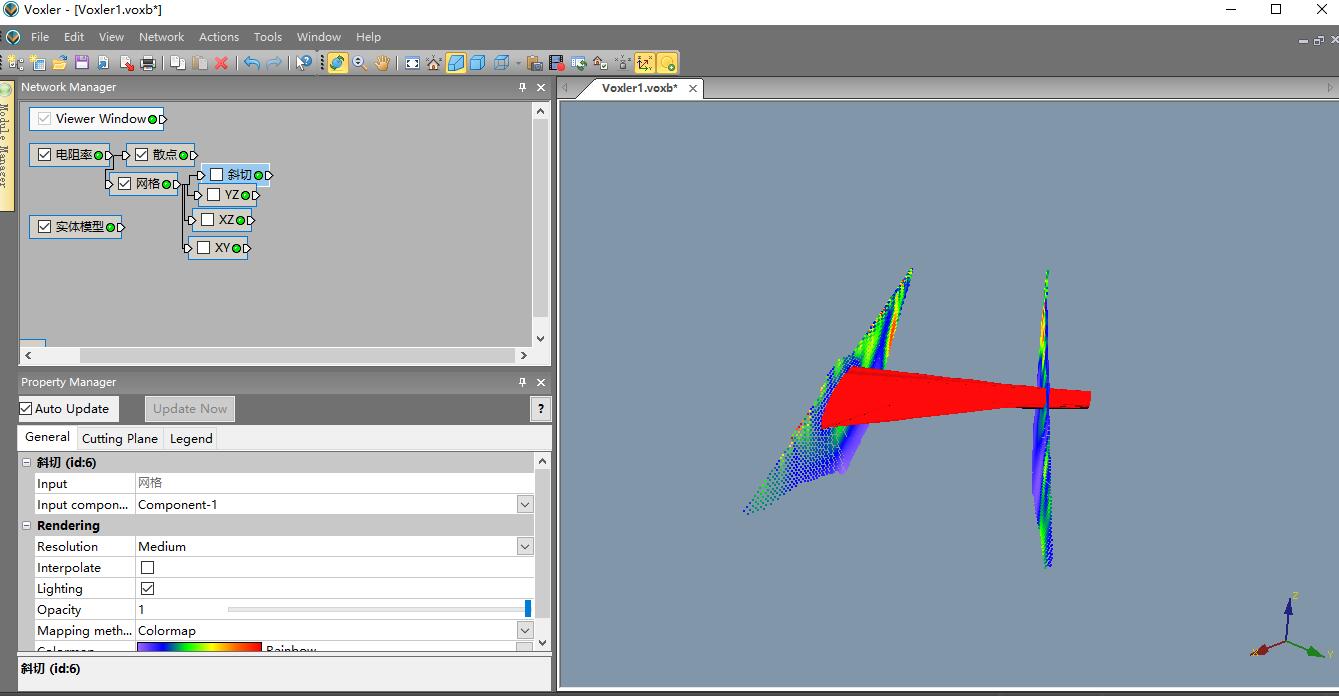

        5.2.5 与voxler协同工作

6 土石方计算

1)  三角网法

2)  网格法

3)  断面法
